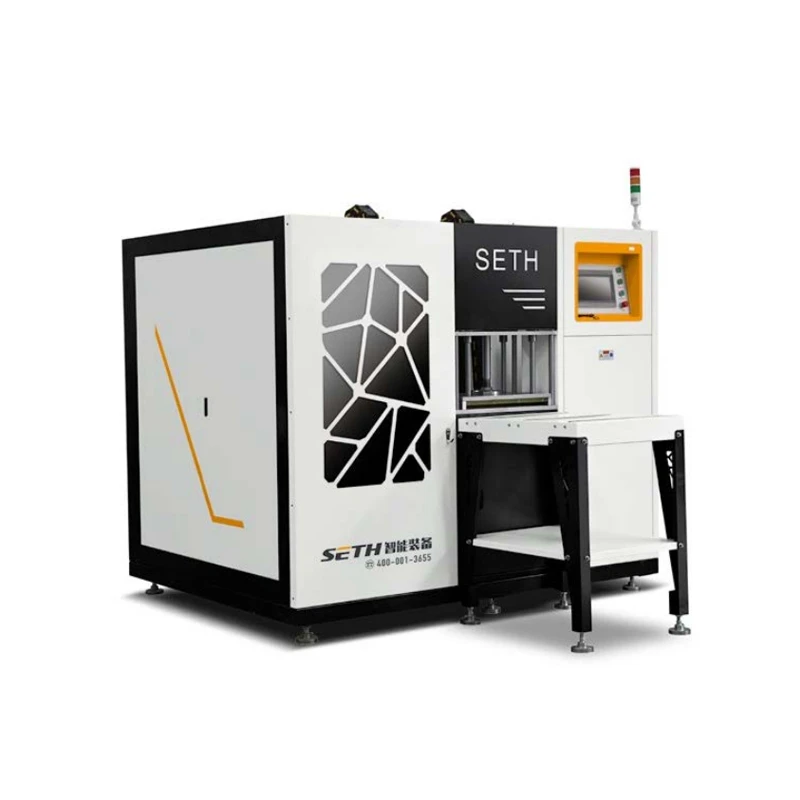

विंडो मेकिंग मशीन एंड मिलिंग मशीन

विंडो मेकिंग मशीन एंड मिलिंग मशीनप्लास्टिक प्रोफाइल और एल्यूमीनियम मिश्र धातु प्रोफाइल के अंत-चेहरे मिलिंग के लिए उपयुक्त है। इसका उपयोग एल्यूमीनियम-प्लास्टिक दरवाजों और खिड़कियों के स्क्रू जोड़ों में स्टिफ़ेनर सेक्शन के विशेष आकार की मिलिंग के लिए किया जा सकता है और साथ ही भारी-बड़ी-बड़ी सामग्री जैसे कि बड़ी-मात्रा, जटिल आकार के एल्यूमीनियम-प्लास्टिक दरवाजे और विंडो स्क्रू जोड़ों और एल्यूमीनियम पर्दा दीवारों के अंत-चेहरे मिलिंग।





☆ यह मशीन वायवीय क्लैंपिंग और मैनुअल उन्नति को अपनाती है। प्रोफ़ाइल की चौड़ाई के अनुसार, एक समय में कई प्रोफाइलों को मिलाया जा सकता है।

☆ चर आवृत्ति स्क्रू ड्राइव का उपयोग करते हुए, प्रदर्शन अधिक स्थिर है और मशीनिंग सटीकता अधिक है।

☆ पांच काटने के उपकरणों का उपयोग केंद्र को संसाधित करने और मजबूत करने के लिए किया जा सकता है।

☆ कटिंग टूल को अलग -अलग आकार और आकारों के साथ मशीनिंग के अनुकूल बनाने के लिए ऊपर और नीचे और बाएं और दाएं समायोजित किया जा सकता है।

☆ कटिंग टूल समायोज्य है, और विभिन्न प्रोफाइलों को संसाधित करते समय कटिंग टूल को अनुकूलित करना अनावश्यक है, इस प्रकार उत्पादन की तैयारी को छोटा करना, चक्र और लागत को कम करना।

☆ मोटर चरण अनुक्रम रक्षक सर्किट सिस्टम में स्थापित किया गया है, जो सिस्टम की सुरक्षा में सुधार करता है।

☆ गैस-तरल भिगोना डिवाइस को कार्य प्रगति प्रणाली में अपनाया जाता है, जो स्थिर और विश्वसनीय है।

☆ यह उपकरण के गति प्रक्षेपवक्र को सटीक रूप से नियंत्रित कर सकता है और वर्कपीस एंड फेस की सपाटता, ऊर्ध्वाधरता और अन्य ज्यामितीय सहिष्णुता को सुनिश्चित कर सकता है।





इस मशीन में उन्नत प्रौद्योगिकी, स्थिर प्रदर्शन, विश्वसनीय संचालन, सुविधाजनक और सरल संचालन आदि की विशेषताएं हैं। यह इलेक्ट्रिक, वायवीय और मैनुअल तरीकों को अपनाता है। गति जोड़ी रैखिक बीयरिंग और गैर-लुब्रिकेटेड बीयरिंग का उपयोग करती है। इसकी उच्च परिशुद्धता है और इसे बनाए रखना आसान है। इस मशीन में एक डिस्क कटर, कटर धारक, मोटर, मिलिंग फीड मैकेनिज्म, पोजिशनिंग मैकेनिज्म, क्लैम्पिंग डिवाइस, वर्कबेंच, बॉडी, वायवीय सिस्टम, सिंपल सर्किट, आदि शामिल हैं।

1। डिस्क मिलिंग कटर

यह मशीन एक तीन-तरफा किनारे मिश्र धातु डिस्क मिलिंग कटर को अपनाती है, जो कटिंग आवश्यकताओं के अनुसार हमारी कंपनी द्वारा स्व-निर्मित है। उपयोगकर्ता आवश्यकताओं के अनुसार विशेष मिलिंग कटर भी डिजाइन और संसाधित किए जा सकते हैं।

2। उपकरण धारक

टूल आर्बर डिस्क मिलिंग कटर और मोटर आउटपुट शाफ्ट को एक बॉडी में जोड़ता है, और मोटर सीधे मिलिंग के लिए टूल आर्बर के माध्यम से डिस्क कटर को चलाता है।

3। फीडिंग डिवाइस

यह मशीन मिलिंग के लिए एक वायवीय तंत्र का उपयोग करती है। यह माइक्रो स्विच, सोलनॉइड वाल्व और ट्रैवल स्विच के माध्यम से काम करने वाले सिलेंडर को नियंत्रित कर सकता है, ताकि सिलेंडर मोटर बॉक्स को क्षैतिज और रैखिक पारस्परिक गतियों को करने के लिए ड्राइव करता है। यह मिलिंग का काम पूरा करता है।

4। स्थिति डिवाइस

प्रोफ़ाइल पोजिशनिंग प्लेट शासक की लंबाई को समायोजित किया जा सकता है और मिलिंग आवश्यकताओं के अनुसार तैनात किया जा सकता है ताकि विशेष आकार के खांचे की गहराई की आवश्यकताओं के अनुकूल हो सके।

5। क्लैंपिंग डिवाइस

वर्कबेंच जहां प्रोफ़ाइल रखी गई है, प्रोफ़ाइल को स्थिर बनाने के लिए एक संपीड़न सिलेंडर से लैस है।





बिजली की आपूर्ति:	380V/50 हर्ट्ज	कुल मोटर शक्ति:	9.4kW
मोटर गति:	2800R/मिनट	परिचालन दाब:	{{{0}}}। 6 ~ 0.8mpa
मोटर शाफ्ट व्यास:	Ф 32 मिमी	मिलिंग कटर व्यास	Ф250
वर्कटेबल फ़ीड स्ट्रोक:	0 ~ 1560 मिमी	ओपन टेनन:	40 मिमी
कार्यक्षेत्र आयाम:	530 × 320 मिमी	मोटर समायोजन स्ट्रोक:	0 ~ 85 मिमी
वज़न :	850 किग्रा	कुल मिलाकर आयाम:	3240 × 1020 × 1670 मिमी
